ای توپی پوزیشنرزیمنس-SIEMENS-6DR5220

SIMENS-6DR-5220-Positioner

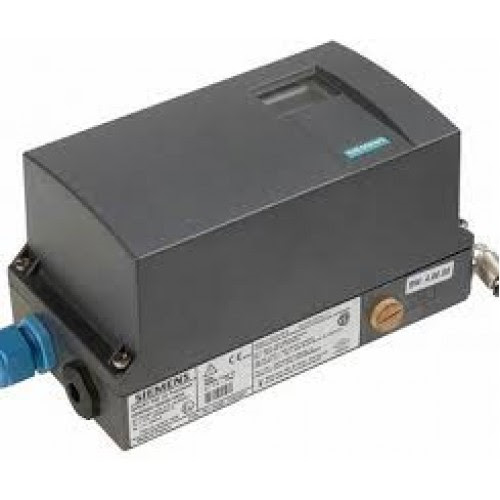

پوزیشنر الکتروپنوماتیک SIPART P52

با کد 6DR5220 مباشد - یک POSitioner صنعتی ساخت Siemens برای کنترل دقیق

شیرها و عملگرهای پنوماتیک در سیستم های کنترل فرآیند .

پوزیشینر زیمنس SIPART P52 (6DR5220)

مشخصات کلی

کار کرد اصلی :

پوزیشنر کنترل موقعیت شیر یا اکچیو یتور را با توجه به سیگنال کنترلی از سیستم کنترل

( PLC/DCS) انجام می دهد و موقعیت واقعی ولو را با سیگنال خروجی پنو ماتیک تطبیق

می دهد .

ویژ گی های عمومی :

نوع : پوزیشنر الکترو پنو ماتیک هوشمند SIPART P52

* سیگنال ورودی : 4-20 MA
(2-3یا 4 سیمه پشتیبانی از رابط HART ( در مدل های مجهز )

* برای عملکرد : مناسب برای اکچو یتور های پنوماتیک خطی و بخشی چرخشی ( Part-tum)

* بدنه اغلب پلی کرینات makrolon مقاوم

* استاندارد ضد انفجار : در برخی انواع با حفاظت EX

* هوشمندی ک در نسخه های SMART قابلیت تشخیص موقعیت غیر تماسی وپشتیبانی از تشخیص خطا مانیتورینگ و توسعه ماژول وجود دارد .

کاربرد
پوزیشنر های SIPART PS2 مثل مدل 6DR5220 در مورد زیر به کار می روند .

* کنترل دقیق موقعیت شیرها ی کنترلی در خطوط فرآیند .

* استفاده در پتروشیمی ، نیروگاه ها ، صنایع نفت گاز صنایع مواد غذایی و....

*بهبود پاسخ سیستم کنترل به تغییرات سیگنال ورودی .

این پوزیشنر وظیفه دارد سیگنال الکتریکی کنترل ( مثلا از PLC ) را به فشار هوای مناسبی

تبدیل کند تا اکچویتور شیر در موقعیت دقیق مورد نظر قرار گیرد .

* نکات انتخاب و خرید

* کد دقیق محصول ( مثلا 6DR5220--0EM00-0AAA) را هنگام سفارش برسی کنید تا مطمئن شوید نسخه یا امکانات مورد نیاز شما انتخاب شده است .

* مدل های SMART داری قابلیت های پیشرفته تر ( مثلا HART وتشخیص خطا ) هستند .

* مطمئن شوید که نوع عملگرد ( خطی یا چرخشی ) و شرایط کاری شما با پوزیشنر انتخابی سازگار باشد .

پوز یشینر ای تو پی زیمنس 6DR5210



آی توپی پوزیشنر های زیمنس دارای قابلیت های زیر است .

1- کنترول

پوزیشنر هم برای عمل گرماهای خطی ( Linear) چرخشی (part-tum )

2-فرایند کالبره اتو ماتیک

3-ورودی 4 تا 20 میلی آمپر

4-ورودی

باینری خروجی

باینری

5-دارای تابع

مسدود کننده

6-دارای تابع تشخیص

7-عما کردن خطی ساده با استفاده از سه کلید که در روی آن قرار دارد

8-برنامه ریزی و دادن اطلاعات به وسیله

SIMATTC PDM

9- توانایی کار با گاز طبیعی

10- ( HART)

11- expIosion

ای توپی پوزیشیرزیمنس 6DR 5110

Siemens SIPART PS2 eletropneumatic positioner MOdel 6DR5110

ای توپی پوزیشینر زیمنس ( SiEMENS) مدل 6DR 5210 (الکتروپوزیشینرزیمنس ) دارای عملکرد ساده وبرنامه جامع به همراه ورودی 20-4 میلی آمپر.پروتکل هارت . ضد انفجار EX

سینگل اکشن (ACTION) ومحفظه پلاستیکی بوده و این پوزیشینر ها را می توان برروی شیرهای کنترولی با عملکرد های خطی (Linear) نصف نمود.

کاربرد

صنایع شیمیایی

صنعت پتروشیمی

نفت گاز

صنعت آب/فاضلاب

منبع تغذیه

صنعت دارو سازی

صنایع غذایی ، آشامیدنی و دخانیات

ویزگی ها

نصب ساده و راه اندازی خودکار

کار و پیکربندی ساده دستگاه از 3 دکمه ویک نمایشگر محلی 2 خطه یا از طریق SIMATIC PDM

عملکرد کنترول بسیار بالا

مصرف ناچیزهوادرعملیات ثابت

عملکرد/ بسته شدن محکم /حداکثرفشار موقعیت را روی صندلی شیر فرایند تضمین می کند

عملکرد/سریع باز/ بستن سریع/ برای رویکرد تعریف شده از موقعیت نهای با واکنش سریع به مشخصات جدید تنظیم شده

عملکرد Fail in place وضعیت فعلی را در مورد خرابی نیروی کمکی الکتریکی و یا پنو ماتیک حفظ کنید

توابع متعددی را می توان با پیکربندی ساده فعال کرد ( به عنوان مثال منحنی ها و محدودیت ها ی مشخص)

یک نوع دستگاه برای محرک های خطی و چرخشی جزِِئِی

نسبت به ارتعاشات ناشی از قطعات متحرک کم وبه صورت با تشخیص موقعیت بدون سایش

سنسورغیرتماسی خارجی به عنوان گزینه ای برای شرایط شدید محیط

آی توپی پوزیشینر SIPART PS2 شامل زیر است :

1.صفحه پایه با درب با / بدون پنجره بازرسی،بستهبه نوع آن

2. لوازم الکترونیکی با ترمینال های از نوع پیچ

4-20 میلی آمپر

4-20 میلی آمپر با HART

PROFIBUS PA مطابق IEC 61158-2

FieIdbus (FF) مطابق IEC 61158-2

3.بازخورد موقعیت را از طریق پتانسیومتر یا حسگر غیر تماسی (NCS) قرار دهید

4.بلوک پنوماتیک

سایر نکات

از طریق سوئیچ القایی ، 2 حد مستقل را میتوان به عنوان سیگنال NAMUR تنظسم و کنترل کرد (EN 60947-5-6). این ماژول همچنین دارای یک نشانگر خطای یکپاچه است (به "ماژول ورودی و خروجی دیجستال (DIO) مراجعه کنید).

سوئیچ هاس مکانیکی (MLS) 2 محدودیت مستقل را میتوان از طریق سوئیچ های مکانیکی کنترل کرد. این ماژول همچنین حاوی یک نشانگر خطای یکپارچه است (به "ماژول ورودی وخروجی دیجیتال (DIO)" مراجعه کنید). معتبر برای همه ماژول های توضیح داده شده در بالا:

همه سیگنالها از نظر الکتریکی از یکدیگر و از واحد الی جدا شده اند. حروجی ها گسل های سیگنالینگ خود را نشان میدهند. مقاوم سازی مجدد ماژول ها آسان است.

اتصالات پنوماتیک برای تامین هوا و فشار تحریک در سمت راست محفظه قرار دارد. بلوک سنج، بلوک سنج هوا کش، تقویت کننده، رابط VD13847 با یک شیر برقی ایمنی میتواند به عنوان گزینه در آنجا متصل شود.

موقعیت یاب SIPART PS2 با استفاده از یک کیت نصب مناسب بر روی محرک خطی یا چرخشی جزئی قرار میگیرد. گسترش اخیاری ماژول ها و توابع به صورت اختیاری، SIPART PS2 را میتوان با موارد زیر توسعه داد.....
