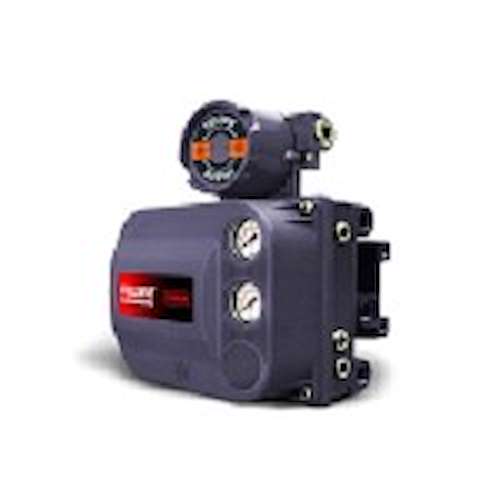

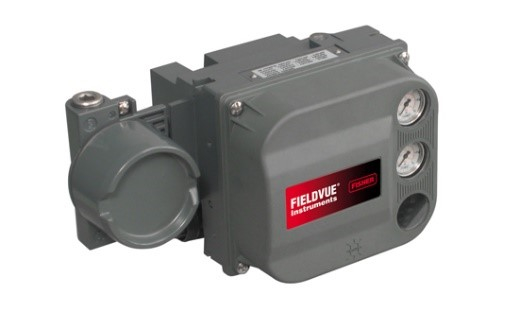

پوزیشینر ای توپی فیشر 6030 DVC

DVC 6030 HC/FM/DOUbIe Acting I Fisher DigitaI VaIve ControIIer

ای توپی پوزیشینر فیشر DVC 6030 یکی از انواع پوزیشینر های الکترو پنو ماتیکی از برند

معتبر فیشر است که از طریق ارسال سیگنال پنوماتیکی به اکچویتور موقعیت شیرآلات را در

صنایع مختلف کنترول می کند .

ای توپی پوزیشینر دیجیتال فیشر 6030 با استفاده از مبدل جریان به فشار یا آ ی توپی کانورتر

( I/P ) سیگنال جریان ورودی 4 تا 20 میلی آمپر DC از کنترلر را به سیگنال خروجی

پنوماتیکی به اکچو یتور شیر از 0.4 تا 9.5 بار تبدیل می کند .

با استفاده از پرو تکل ارتباطی HART ای توپی پوزیشینر دیجیتال فیشر 6030 امکان

دسترسی آسان به اطلاعات ضروری برای عملیات پردازش را فراهم می کند . این تجهیزات برای

به حداقل رساندن احتمال خرابی شیرآلات بر اساس نیاز ایمنی طراحی می شوند و در نتیجه

احتمال بروز موقعیت های فاجعه بار را کاهش می دهند .

فیشر FISHER یکی از زیر مجموعه های شرکت امرسون آمریکا واز توتید کنندگان مشهور انواع

ای توپی پوزیشینر نیو ماتیکی ، الکترو نیو ماتیکی و دیجیتال یا اسمارت در جهان است . ای

توپی پوزیشینر فیشر DVC 6030 یکی از معروفترین محصولات این فروشگاه می باشد به

معرفی و برسی ویژگی های ان می پردازیم.

ای توپی پوزیشینر چیست ؟

ای توپی پوزیشینر  (I/P Positioner )  یکی از تجهیزات ابزار دقیق است که برای تنظیم فشار هوا ی ورودی به اکچویتور در شیرالات کنترلی مورد استفاده قرار می گیرد .به عبارت دیگر ای توپی پوزیشینر متناسب با سیگنال

ورودی از کنترلر سیگنال پنوماتیکی به اکچو یتور شیر ارسال می کند و از این طریق موقعیت استم و میزان باز یا بسته شدن شیر را کنترل می کند .

همچنین پوزیشینر یک سیگنال فید بک به اتاق کنترل ارسال می نماید . همچنین موقعیت جدید شیر کنترل را اعلام می نماید تا کاربر اتاق کنترل اطمینان پیدا کند که شیر به اندازه سیگنال ارسال شده باز یا بسته شده است .

برای مثال هنگامی که یک سیگنال  12mA   ( مابین 4 تا 20 میلی آمپر ) از سمت اتاق کنترل به پوزیشینر ارسال می شود . ای توپی پوزیشینر الکتروپنو ماتیکی وظیفه تبدیل سیگنال جریانی به سیگنال نیو ماتیکی را دارد . در واقع

یک سیگنال نیو ماتیکی متناسب با آن به سمت اکچو یتور ارسال می کند.

در نهایت پس از دریافت این فشار هوا به اکچو یتور ، استم شیر در کنترل ولو  50 درصد  حرکت کرده و شیر 50 درصد بسته یا باز می شود .

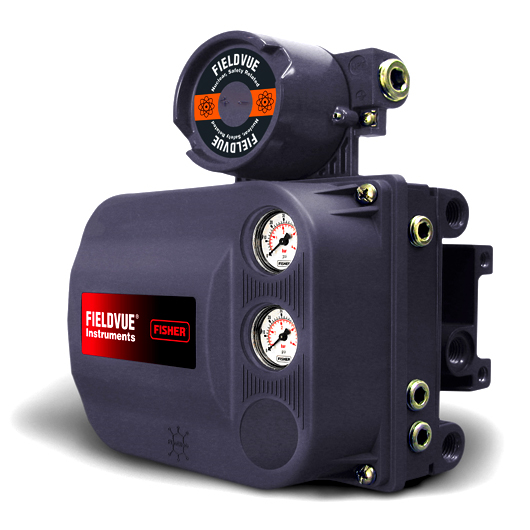

ویژگی های ای توپی  پزیشینر فیشر  DVC 6030

این مدل پوزیشینر با قابلیت نصب سه گیج جهت کنترل شیرهای ربع گرد یا Quarter-turn  چرخشی که مجرابند در آنها دارای حرکت 90 درجه می باشد به کار می رود.همچنین با تجهیز هارت کامونیکیتورHART Communictor

قابلیت کالیبراسیون و تنظیم دارد .

ای توپی پوزیشینر فیشر  DVC 6030  برای طیف خاص از شرایط فشار ، دما محیط ، تغییرات دما ، سیال فرآیندی و سایر مشخصات تولید . برخی از مهمترین مشخصات فنی  ای توپی پوزیشینر فییشر  6030 در جدول زیر ذکر می

شود.
